12-kjerner, 24-kjerner eller 48-kjerner? Hvordan bestemme kapasiteten til en fiberoptisk terminalboks?

For å bestemme den ideelle kapasiteten for en Fiberoptisk terminalboks (FOTB) , må du matche fiberantallet – om 12-kjerner, 24-kjerner eller 48-kjerner – til din nåværende aktive abonnenttetthet mens du tillater en 20-30 % vekstmargin for fremtidig utvidelse. Å velge riktig kapasitet forhindrer høye initielle kapitalutgifter fra overprovisjon og unngår de tekniske flaskehalsene ved underprovisjonering.

Forstå fiberoptisk terminalbokskapasitet

Kapasitet for fiberoptisk terminalboks refererer til det maksimale antallet fiberkjerner enheten kan terminere, skjøte og distribuere til sluttbrukere. Denne fysiske grensen er definert av antall adapterporter (SC, LC eller FC) og den interne plassen som er tilgjengelig for skjøtebrett og kabelhåndtering.

I moderne FTTH (Fiber til hjemmet) og FTTB (fiber til bygningen) utplasseringer, fungerer koblingsboksen som broen mellom distribusjonskabelen og fallkablene som fører til kundens lokaler. A 12-kjerners fiberoptisk terminalboks brukes vanligvis for små boligklynger, mens 48-kjerners modeller er standard for boligblokker med høy tetthet eller kommersielle knutepunkter. Kapasiteten du velger bestemmer nettverkets skalerbarhet og vedlikeholdseffektivitet.

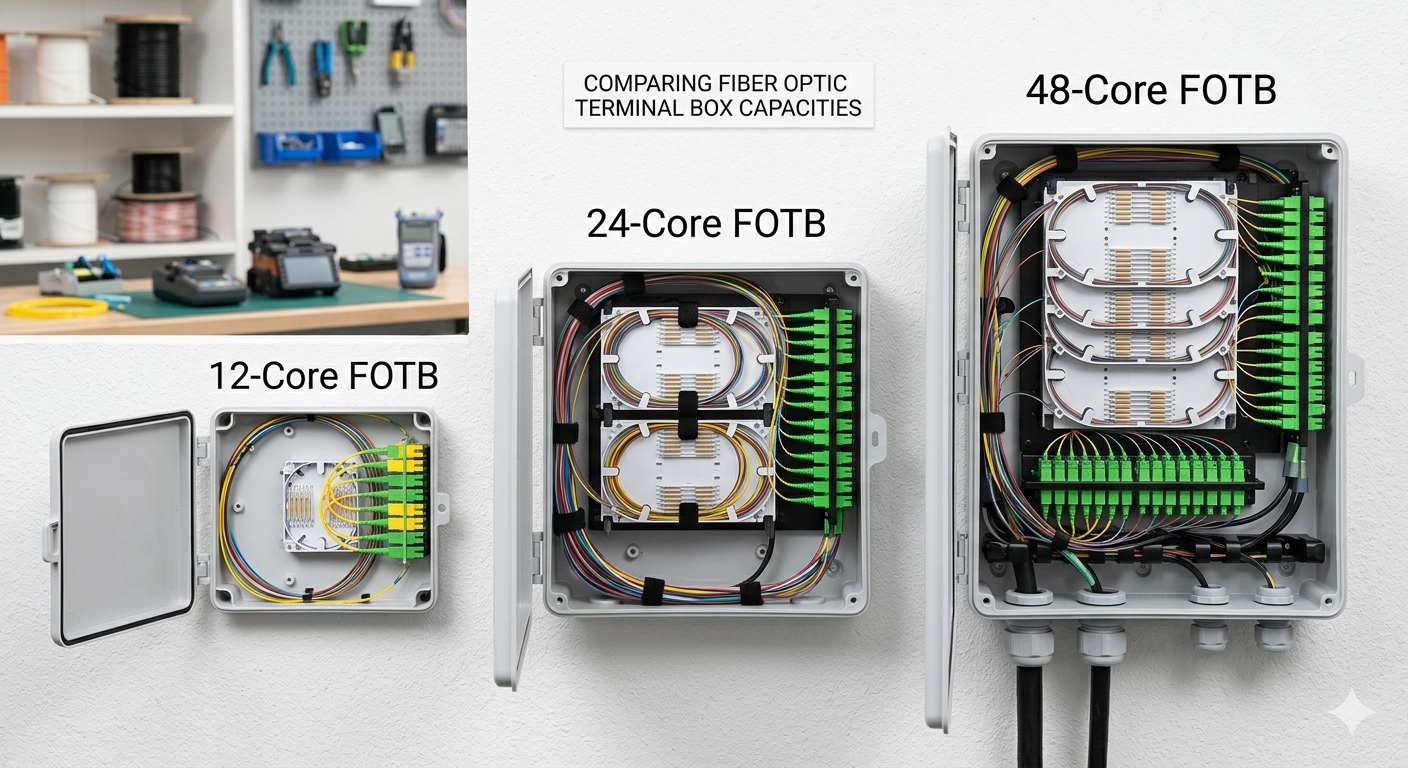

12-Core vs. 24-Core vs. 48-Core: A Comparative Analysis

Den primære forskjellen mellom disse kapasitetene ligger i porttetthet og romlig fotavtrykk , som direkte påvirker distribusjonskostnaden per abonnent. Å velge mellom disse alternativene krever en balanse mellom romlige begrensninger og den anslåtte utnyttelsesgraden for fibertjenestene dine.

Nøkkelfaktorer for å bestemme fiberoptisk terminalbokskapasitet

Abonnenttetthet er den mest kritiske beregningen når du skal beregne nødvendig kapasitet for terminalboksen din. Du må gjennomføre en undersøkelse på stedet for å identifisere det totale antallet husstander eller kontorer innenfor en radius på 50 meter fra det foreslåtte installasjonspunktet.

1. Nåværende og fremtidige abonnementspriser

Installer alltid 25 % mer kapasitet enn dine nåværende "varme kundeemner" antyder for å ta hensyn til organisk nettverksvekst. Hvis du har 10 interesserte kunder i dag, en 12-kjerners fiberoptisk terminalboks kan virke tilstrekkelig, men det gir null rom for feil eller fremtidige naboer som melder seg på. I dette scenariet, a 24-kjerners boks gir en mye tryggere buffer.

2. Type fiberkoblinger (SC vs. LC)

Bruker LC Duplex-adaptere kan effektivt doble kapasiteten til en standard terminalboks fotavtrykk sammenlignet med SC-adaptere . Hvis den fysiske installasjonsplassen din er begrenset (f.eks. et trangt verktøyskap), kan du oppnå 48-kjerners tetthet i en boks med 24 kjerner ved å bytte til LC-kontakter.

3. Nettverksarkitektur (P2P vs. PON)

Passivt optisk nettverk (PON) arkitekturer bruker ofte splittere inne i Fiberoptisk terminalboks , som endrer det indre plassbehovet betydelig. Hvis du plasserer en 1:16 PLS splitter inne i esken, en 24-kjerners boks er minimum anbefalt størrelse for å administrere inngangsfiberen, splittermodulen og de 16 utgangsdropskablene uten å overskride fiberbøyeradius .

Hvorfor den 24-kjerners fiberoptiske terminalboksen er "Sweet Spot"

Den 24-kjerners kapasitet tilbyr den beste balansen mellom maskinvarekostnad og installasjonsallsidighet for forstads- og urbane miljøer. Den er stor nok til å huse splittere og gi betydelig vekstpotensial, men liten nok til å monteres på verktøystolper uten overdreven vindmotstand.

• Kostnadseffektivitet: Den price difference between a 12-core and 24-core box is often less than 15%, yet it provides 100% more capacity.
• Operasjonell enkelhet: Teknikere kan standardisere på én bokstype for de fleste boligblokker, noe som reduserer behovet for variert reservedelslager.
• Splittingsfleksibilitet: A 24-kjerners boks kan enkelt romme to 1:8 splittere eller en 1:16 splitter med god plass for kabelslakk.

Tekniske utfordringer ved høykapasitetsbokser (48-kjerne og over)

Kabelhåndtering blir eksponentielt vanskeligere ettersom fiberantallet øker til 48 kjerner og utover. Feil ruting i høy tetthet Fiberoptisk terminalboks fører til makrobøyingstap, som kan forringe signalet for dusinvis av kunder samtidig.

Ved utplassering 48-kjerne bokser , sørg for at enheten har:

• Uavhengige skjøtebrett: Minst fire separate skuffer for å isolere forskjellige fiberbunter.
• Fjern merkesystemer: Integrerte ID-kort for hver port for å forhindre teknikerfeil under vedlikehold.
• Robuste kabelgjennomføringsmuffer: Den ability to secure large-diameter distribution cables and up to 48 individual drop cables without compromising the IP65 eller IP67 vanntett klassifisering .

Real-World Scenario: Velge kapasitet for en leilighet med 30 enheter

For et bygg med 30 boenheter, en 48-kjerners fiberoptisk terminalboks er det eneste logiske valget for å sikre 100 % tjenestetilgjengelighet og fremtidssikring. Mens en 24-kjerners boks er billigere, vil det etterlate 6 enheter uten mulighet for service, noe som nødvendiggjør en sekundær installasjon senere som vil koste tredoblet de innledende besparelsene.

Ofte stilte spørsmål (FAQ)

Kan jeg oppgradere en 12-kjerners boks til en 24-kjerners boks senere?

Nei, Kapasitet for fiberoptisk terminalboks er vanligvis fikset av det fysiske chassiset og adapterpanelet. Oppgradering krever utskifting av hele boksen og ny spleising av alle eksisterende tilkoblinger, noe som forårsaker betydelig nedetid. Det er alltid bedre å overprovisionere litt fra starten av.

Påvirker fiberantallet IP-klassifiseringen til boksen?

Indirekte, ja. Som kjerneantallet øker , øker antallet utgangsporter for fallkabler. Hvis Fiberoptisk terminalboks er ikke designet med høykvalitetspakninger for 48 individuelle kabler, den er mer utsatt for fuktinntrengning enn en mindre 12-kjerners boks med færre åpninger.

Hva er virkningen av å bruke LC-kontakter i en 48-kjerners boks?

Bruker LC Duplex-kontakter lar deg oppnå 48 kjerner i et fysisk rom som vanligvis er reservert for 24 SC-kontakter. Dette er en "High-Density"-løsning som er ideell for datasentre eller overfylte telekommunikasjonsrom der veggplassen er av høy kvalitet.

Siste sjekkliste for valg av fiberoptisk terminalboks

Før du fullfører kjøpet, bruk denne sjekklisten for å sikre Kapasitet for fiberoptisk terminalboks matcher dine prosjektkrav perfekt:

• Totalt antall potensielle abonnenter: Tell alle mulige tilkoblingspunkter.
• Utvidelsesbuffer: Legg til 20 % til det totale antallet.
• Splitterkrav: Sørg for at boksen har dedikerte spor for PLS splittere hvis du bruker PON.
• Miljø: Velg utendørs klassifiserte (IP65 ) bokser for stang- eller veggmontering.
• Fibertype: Match de interne pigtails (G.652D eller G.657A) til distribusjonskabelen.

Sammendrag: Bestemmende Kapasitet for fiberoptisk terminalboks er en avveining mellom kostnad og fremtidssikring. Mens 12-kjerne bokser betjene landlige behov og 48-kjerne bokser håndtere urban tetthet, den 24-kjerners fiberoptisk terminalboks er fortsatt bransjestandarden for de fleste FTTH-distribusjoner på grunn av sin fleksibilitet og effektive kabelhåndtering.
