Hvordan installere en fiberoptisk hurtigkobling?

2026-01-23

Installering av en fiberoptisk hurtigkobling er en nøkkelferdighet for Fiber til hjemmet (FTTH) og vedlikehold på stedet. Enkelt sagt involverer installasjonsprosessen fire kjernetrinn: stripping og rensing av fiberen, spalting av fiberen, innsetting og sikring, og til slutt låsing av huset. Denne kaldskjøteteknologien eliminerer behovet for kostbare fusjonsskjøter, og muliggjør tilkoblinger av høy kvalitet på få minutter ved å bruke bare enkle trådfjernere og klyvere.

Hva er en fiberoptisk hurtigkobling?

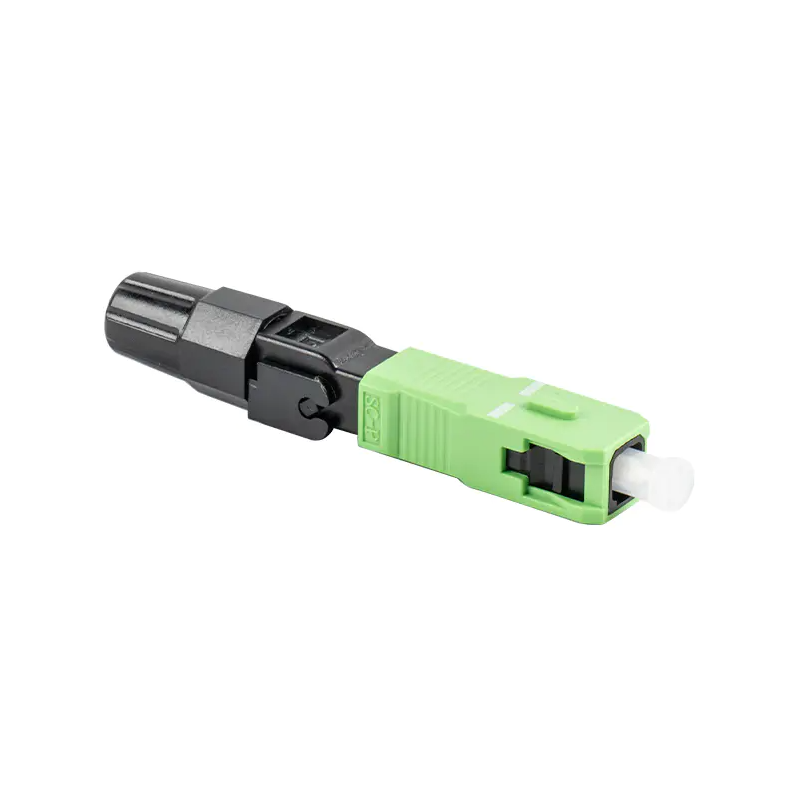

A Fiberoptisk hurtigkobling , ofte referert til som en "kald skjøtekobling" i industrien, er en forhåndspolert, fabrikkkvalitetskobling. Den inneholder en forhåndsinstallert fiber og gel som matcher brytningsindeksen. Under installasjonen settes den forberedte fiberen ganske enkelt inn i V-sporet for mekanisk tilkobling. Den er mye brukt i optiske splittere, distribusjonsrammer og ONU-terminaler.

Nødvendig verktøy før installasjon

Før du starter, sørg for at du har følgende profesjonelle verktøy for å garantere tilkoblingskvalitet:

Miller tang/wire stripper: Brukes til å strippe fiberbelegget.
Fiberstripper med fast lengde: Sikrer nøyaktig fiberstrippingslengde.
Fiberklyver: Et kritisk verktøy som bestemmer flatheten til fiberendeflaten.
Lofrie kluter og alkohol (99 % renhet eller høyere): Brukes til å rengjøre fiberkjernen grundig.
Rødt lyspenn (valgfritt): Brukes til å teste tilkoblingen for kontinuitet.

Detaljerte installasjonstrinn

1. Sette inn halehetten og strippe fiberen

Først setter du inn fiberoptisk hurtigkobling sin halehette på fiberen. Bruk deretter en fiberstriper med fast lengde for å fjerne den ytre kappen og belegget av fiberen. Standarden er å strippe ca. 50 mm av den ytre beskyttelseshylsen, og eksponere ca. 20 mm med bare fiber (den spesifikke lengden avhenger av koblingsmerkets instruksjoner).

2. Rengjøring av fiberen

Dette er det lettest oversett, men viktigste trinnet. Bruk en lofri klut fuktet i alkohol for å tørke av den nakne fiberen kraftig. En "knirkende" lyd indikerer at den er ren. Ikke berør den rensede fiberen med hendene igjen.

3. Presis kløving

Plasser fiberen i ledesporet på klyven. Fiberoptisk hurtigkoblings har strenge krav til klyvingslengde (vanligvis er barfiberlengden 10-12mm). Sørg for at endeflaten er flat og fri for grader.

4. Innsetting og mekanisk låsing

Sett den optiske fiberen sakte inn i kontaktkroppen til fiberen viser en liten bue. Dette indikerer at fiberkjernen er i nær kontakt med den forhåndsinstallerte fiberen. På dette tidspunktet trykker du ned det øvre låsedekselet (krympedelen) for å sikre fiberen.

5. Boligsamling

Skyv halelokket tilbake og stram det, og fest deretter koblingshuset. På dette tidspunktet kan en rødt lyspenn brukes til å skinne lys fra den andre enden for å se etter lyslekkasje ved tilkoblingspunktet. Ingen lyslekkasje indikerer en vellykket tilkobling.

Tips for å forbedre tilkoblingssuksessraten

Oppretthold et rent miljø: Støv er den største fienden til fiberoptiske hurtigkoblinger og vil direkte føre til overdreven innsettingstap.
Kuttepresisjon: Hvis testing viser høy dempning, er det vanligvis forårsaket av en ujevn skjærende endeflate. Omkutting anbefales.
Ikke bruk overdreven kraft: Når du setter inn den optiske fiberen, bruk forsiktig kraft for å unngå å knekke fiberkjernen eller skade det indre V-sporet.

Å mestre installasjonsteknikkene til fiberoptiske hurtigkoblinger kan ikke bare forbedre konstruksjonseffektiviteten, men også redusere vedlikeholdskostnadene til fiberoptiske nettverk betydelig.
