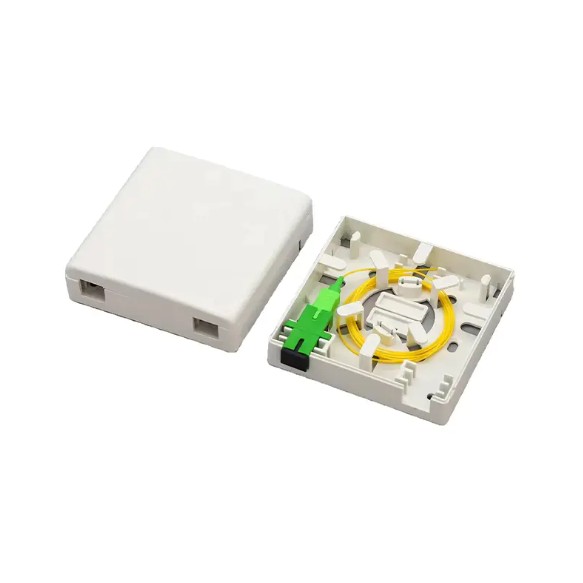

En fiberoptisk distribusjonsboks (FDB) er en viktig enhet i fiberoptiske kommunikasjonsnettverk. Det gir et sikkert, sentralisert administrasjonspunkt for optiske kabler som kommer inn i bygninger eller brukerterminaler. Enten for store industriprosjekter, datasentre eller fiber-til-hjemmet (FTTH)-løsninger, er riktig bruk av FDB avgjørende for å sikre stabil optisk signaloverføring og forbedre effektiviteten av nettverksvedlikehold.
Nøkkelfunksjoner og struktur for en fiberoptisk distribusjonsboks
De primære funksjonene til en fiberoptiske patchpaneler skal sikre, beskytte, skjøte, terminere og distribuere optiske kabler. Den består vanligvis av et bokshus, et internt fiberoptisk koblingspanel, et skjøtebrett, en fiberlagringsenhet og kabelarmaturer. Å forstå disse komponentene vil lette bedre drift og vedlikehold:
- Kabelinnføring og feste: Beskytter optiske kabler mot mekanisk skade når de går inn i fordelerboksen og sikrer dem for å hindre bevegelse.
- Fiberskjøting og lagring: Gir et rent og trygt område for fiberskjøting. De skjøtede fibrene blir deretter kveilet og lagret i skjøtebrettet for å beskytte fiberkoblingene.
- Fiberoptisk patching og tilkobling: Koble de skjøtede fiberkjernene til patchkabler ved hjelp av adaptere (som SC- og LC-kabler) for å etablere forbindelser til eksternt fiberoptisk utstyr (som fiberoptiske brytere og transceivere). Dette er hva "lapp" betyr.
Trinn for riktig bruk av en fiberoptisk patchboks
1. Installasjon og fiksering
Den fiberoptiske patchboksen bør installeres på et tørt, rent og lett tilgjengelig sted, for eksempel et kommunikasjonsrom, utstyrsrom eller korridorvegg.
- Nettstedvalg: Sørg for at omgivelsestemperaturen og luftfuktigheten oppfyller utstyrskravene, og gir tilstrekkelig plass til drift og fremtidig utvidelse.
- Sikring: Fest lappeboksen til veggen eller stativet med festemidler som ekspansjonsskruer. Hold boksen rett.
2. Kabelinnføring og fiksering
- Striping: Avisoler den fiberoptiske kabelen etter behov, og la det være en passende lengde for innføring i skjøteområdet.
- Sikker: Bruk kabelklemmer eller kabelbånd for å feste den fiberoptiske kabelens forsterkningskjerne og ytre kappe inne i kabinettet for å motstå spenninger og beskytte den optiske fiberen mot stress.
3. Fiberskjøting og kveiling
- Forberedelse av fiberkjerner: Klargjør den bare fiberkjernen til den optiske kabelen og den bare fiberkjernen til pigtailen. Den ene enden av pigtailen inneholder den nakne fiberen for skjøting; den andre enden inneholder en kontakt for å plugge inn i panelet.
- Skjøting: Bruk en fiberfusjonsskjøtemaskin for å utføre presis skjøting for å minimere skjøtetap.
- Oppbevaring og beskyttelse: Beskytt den skjøtede skjøten med varmekrympeslange og kvei den pent inn i et skjøtebrett. Bøyeradiusen til fiberen under vikling bør ikke være mindre enn minimum spesifisert av fiberprodusenten, vanligvis ikke mindre enn 40 mm, for å forhindre økt fibertap.
4. Kabling og tilkobling
- Skjøting: Sett inn kontakten (for eksempel en SC-kontakt) på den sammensmeltede fiber-pigtailen inn i adapteren på det fiberoptiske patchpanelet.
- Patch-ledningstilkobling: Bruk fiberoptiske patchkabler for å koble adapteren på panelet til eksternt kommunikasjonsutstyr. Sørg for at patchkabelmodellen samsvarer med adaptertypen.
Administrasjonstips for å optimalisere bruk av fiberoptisk patchpanel
Effektiv fiberoptiske patchpaneler administrasjon kan redusere antallet nettverksfeil og vedlikeholdskostnader betydelig.
- Fjern merking: Merk tydelig hver fiber, port og patchledning, og angir start- og sluttpunkt, samt formål (som "opplink" eller "brukertilgang").
- Kabelhåndtering: Bruk buntebånd eller kabelklemmer for å pent bunte de fiberoptiske patchledningene og lagrede fibre i kabinettet for å unngå tverrbinding og sammenfiltring, og for å sikre jevn luftstrøm.
- Regelmessig inspeksjon: Inspiser regelmessig innsiden av patchpanelet for å sikre at det er fritt for støv og fuktighet, og at alle tilkoblinger er sikre og pålitelige. Bruk en optisk strømmåler for å kontrollere den optiske signalstyrken når det er nødvendig.
Fiberoptiske patchpaneler fungerer som en bro som forbinder optiske kabellinjer og terminalutstyr. Kvaliteten på deres bruk og styring bestemmer direkte ytelsen til hele det fiberoptiske kommunikasjonsnettverket. Gjennom standardiserte installasjonsprosesser og raffinert administrasjon, kan påliteligheten og overføringseffektiviteten til det fiberoptiske nettverket maksimeres, og gir brukerne en stabil og høyhastighets dataoverføringsopplevelse.
