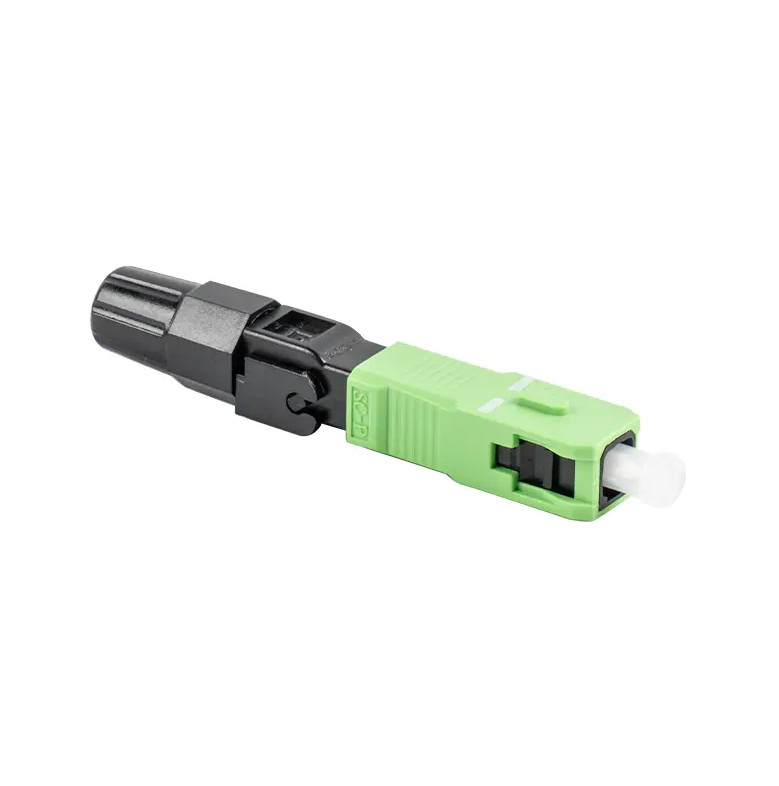

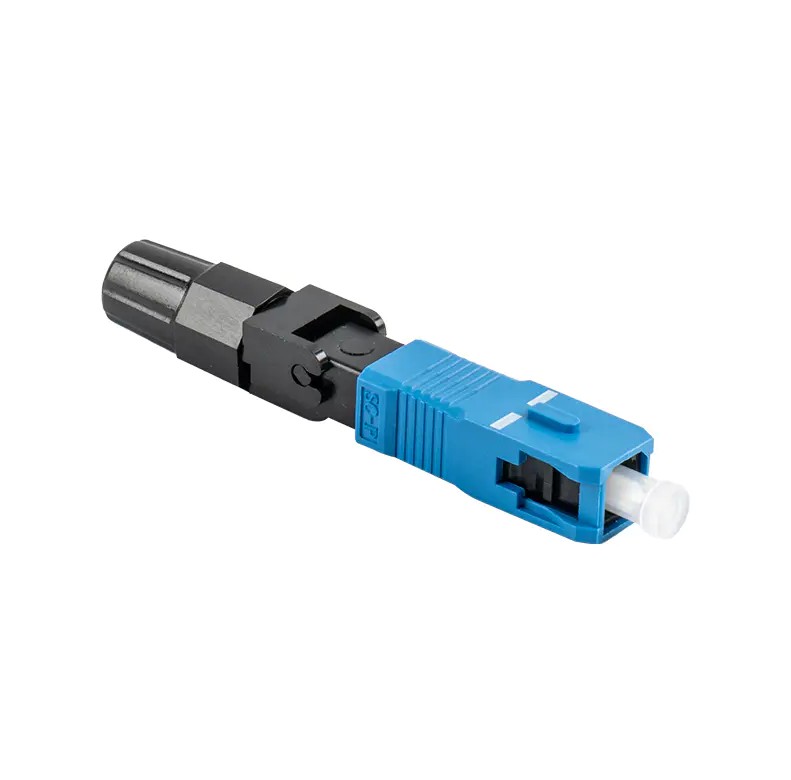

Den SC Series fiberoptisk hurtigkobling er en fiberoptisk kontakt som mekanisk oppnår raske fiberforbindelser og er designet for feltspleising av fiberoptiske kabler. Den har vanligvis en forhåndspolert hylse og en mekanisk skjøtemekanisme, noe som muliggjør rask og pålitelig fiberskjøting.
SC-kontakten er utviklet av NTT Corporation i Japan, og er en rektangulær fiberoptisk kontakt som brukes for fjernbare forbindelser mellom fibre. Dens grunnleggende struktur består av en hylse og koblingshylse, hvis dimensjoner er de samme som FC-kontakten, men festemekanismen bruker en plugg-og-låsmekanisme, noe som eliminerer behovet for rotasjon.
Den SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.
Den Importance of Fiber Optic Connectors in Modern Communication Networks
Fiberoptiske kontakter er en viktig komponent i moderne kommunikasjonsnettverk. De kobler sammen, sikrer og beskytter optiske fibre i fiberoptiske kommunikasjonssystemer, og legger grunnlaget for høyhastighets, høy kapasitet og langdistanse dataoverføring. Med den raske utviklingen av informasjonsteknologi fortsetter bruksområdet for fiberoptiske kontakter å utvide, og deres betydning vokser.
1. Kjernerollen for tilkobling og sikring av fiberoptikk
Den primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.
2. Støtte etterspørselen om høyhastighets dataoverføring
Med utviklingen av nye teknologier som 5G, tingenes internett (IoT), cloud computing og kunstig intelligens, øker etterspørselen etter dataoverføringshastigheter og båndbredde. Som en kjernekomponent i fiberoptiske kommunikasjonssystemer, må fiberoptiske kontakter ha høy båndbredde, lav latenstid og høy pålitelighet. For eksempel benytter SC Series Fiber Optic Fast-koblingen mekanisk fusjonsskjøting, noe som eliminerer behovet for varme eller lim for å oppnå raske og pålitelige fiberforbindelser. De er ideelt egnet for scenarier med høyhastighetstilgang som FTTH (fiber til hjemmet).
3. Kan tilpasses ulike applikasjonsscenarier
Fiberoptiske kontakter er mye brukt i ulike kommunikasjonsnettverksmiljøer, inkludert, men ikke begrenset til:
Datasentre og bedriftsnettverk: I datasentre brukes fiberoptiske kontakter for høyhastighets dataoverføring mellom servere, svitsjer, rutere og andre enheter, og er nøkkelen til å bygge nettverksarkitekturer med høy ytelse.
Telekommunikasjonsnettverk: I operatørnettverk og storbynettverk forbinder fiberoptiske kontakter optiske kabler, optisk terminalutstyr og optisk overføringsutstyr, og gir grunnlaget for langdistansekommunikasjon med høy kapasitet.
Fiber-til-hjemmet (FTTH): Ved bredbåndstilgang til hjemmet kobler fiberoptiske kontakter optiske kabler til brukerterminalutstyr, og spiller en avgjørende rolle for å oppnå gigabit- og til og med 10G-tilgang.
Overvåkings- og sikkerhetssystemer: I videoovervåking, trafikkstyring, strømovervåking og andre felt brukes fiberoptiske kontakter til å bygge høyoppløselige, sanntids videooverføringsnettverk.
Industriell automatisering og intelligent produksjon: I industriell kontroll, robotikk, smarte fabrikker og andre felt brukes fiberoptiske kontakter til å bygge svært pålitelige industrielle Ethernet-nettverk og sanntidskontrollsystemer.
4. Forbedre påliteligheten og vedlikeholdet av kommunikasjonssystemer
Den design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.
5. Fremme kontinuerlig utvikling av kommunikasjonsteknologi
Den continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.
6. Samsvar med internasjonale standarder og industrispesifikasjoner
For å sikre kompatibiliteten og interoperabiliteten til fiberoptiske koblinger, er det etablert en rekke relevante internasjonale standarder, slik som TIA/EIA-604-3, IEC 61754 og GB/T 17650. Disse standardene definerer klart dimensjonene, ytelsen og testmetodene til fiberoptiske koblinger, noe som sikrer en sunn kompatibilitet mellom produsenter av optisk kommunikasjon mellom produkter fra industrien og fremmer sunn kompatibilitet mellom industrien og fiberindustrien.
Sammenligning av SC-koblinger med andre koblingstyper (som LC, FC og ST)
SC-kontakter skiller seg betydelig fra andre koblingstyper (som LC, FC og ST) når det gjelder struktur, ytelse og bruksscenarier. Følgende er en detaljert sammenligning:
1. Struktur og utseende
SC-kontakter: Huset er rektangulært, pluggbart og har en snap-on-design. De er relativt store, omtrent 28 mm lange og 15 mm brede, og er vanligvis blå eller grå.
LC-kontakter: LC-kontakten er mindre enn SC-kontakter, og er et kompakt rektangel, omtrent 15 mm langt og 8 mm bredt, og er vanligvis gult. Ved å bruke en modulær jack (RJ) låsemekanisme, plugges LC-kontakten på samme måte som SC-kontakten, men er mer kompakt.
FC-koblinger: Runde i utseende, med en gjenget tilkobling, ca. 12 mm i diameter og 30 mm i lengde, og er vanligvis grønne.
ST-koblinger: Runde i utseende, med skruefestemekanisme og halvomdreiningslåsemekanisme, passer de for multimodus fibersystemer.
2. Ytelsesegenskaper
SC-kontakt: Tilbyr utmerket utskiftbarhet og repeterbarhet, med innsettingstap innenfor 0,3dB og returtap over 40dB, noe som gjør den egnet for hyppig plugging og frakobling.
LC-kontakt: Kompakt, med innsettingstap innenfor 0,25dB og returtap over 55dB. Dens push-pull plug-in-operasjon sparer plass og er egnet for kablingsmiljøer med høy tetthet.
FC-kontakt: Tilbyr en sikker, gjenget forbindelse med innsettingstap rundt 0,2dB og returtap over 50dB, noe som gjør den egnet for miljøer som krever høy stabilitet.
ST-kontakt: Enkel å installere, men utsatt for fjerning, egnet for overføringsmiljøer med lav hastighet som campusnettverk og byggenettverk.
3. Applikasjonsscenarier
SC-kontakt: Mye brukt i teleoperatørnettverkskonstruksjon, kabel-TV-nettverk og bedriftscampusnettverk, for eksempel FTTB- og FTTH-tilgangsnettverk, tilkobling av optiske modemer, splittere og annet utstyr.
LC Connector: Egnet for tilkobling av servere og switcher i datasentre og tilkobling av porter på fiberoptiske distribusjonsrammer. Den er egnet for kablingsscenarier med høy tetthet, for eksempel fiberkablingsbehovet til utvidede datasentre.
FC-kontakter: Brukes for tilkobling av langdistansekommunikasjonstrunklinjer og kjerneutstyr i datarom, for å sikre stabil optisk signaloverføring, for eksempel i langdistanse fiberoptiske overføringsnettverk og kjernesvitsjutstyr i store datasentre.
ST-kontakter: Vanligvis brukt i fiberoptiske patchpaneler, deres ulempe er at de er utsatt for brudd, skader tilkoblingspunktene og påvirker kvaliteten på fiberoptisk kommunikasjon.
4. Fordeler og ulemper
SC-kontakter: Fordelene inkluderer enkel betjening, lav pris, enkel til- og frakobling, minimal innsettingstapsfluktuasjon, høy trykkstyrke og høy installasjonstetthet; ulemper inkluderer enkel løsrivelse.
LC-kontakter: Fordelene inkluderer liten størrelse, egnet for kabling med høy tetthet, og enkel push-pull plugging og frakobling; Ulempene inkluderer en kompleks produksjonsprosess og potensielt høyere kostnader.
FC-koblinger: Fordelene inkluderer en sikker tilkobling og god støvtetthet, egnet for applikasjoner som krever tettere koblinger; ulemper inkluderer en relativt kompleks installasjonsprosess.
ST-kontakter: Fordelene inkluderer enkel installasjon og egnethet for miljøer med lav hastighet; Ulempene inkluderer enkel løsgjøring og uegnethet for kabling med høy tetthet.
