Hvordan velge en fiberoptisk skjøtelukking?

Å velge riktig fiberoptisk skjøtelukking kommer ned til fire kjernefaktorer: installasjonsmiljø, kabelinnføringskonfigurasjon, fiberantallkapasitet og forseglingsmetode . Få disse riktig, og du vil ha en lukking som beskytter skjøter i 20 år. Ta dem feil, og fuktinntrengning eller mekanisk feil kan ødelegge et helt nettverkssegment. Denne veiledningen bryter ned hver faktor med spesifikke data for å hjelpe deg med å ringe riktig.

Hva er en Fiberoptisk skjøtelukking og hvorfor er det viktig å velge?

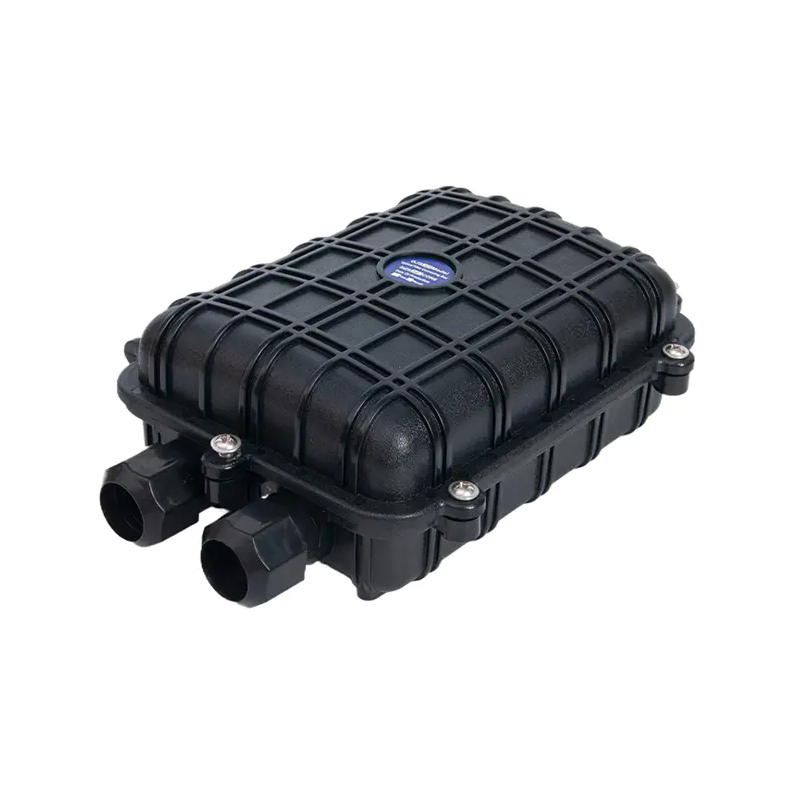

En fiberoptisk skjøtelukking (FOSC) er et forseglet kabinett som beskytter fiberskjøter mot miljøskader - fuktighet, støv, UV-stråling, temperatursvingninger og mekanisk påkjenning. De brukes ved kabelskjøter, forgreningspunkter og termineringssteder i både luft- og underjordiske fibernett.

En feilaktig stenging er en av de vanligste årsakene til fibernettbrudd i felten. For eksempel kan bruk av en IP67-klassifisert kuppellukking i et gjentatte oversvømmet underjordisk hvelv – som krever minimum IP68 med 1 meter nedsenking i 24 timer – resultere i fullstendig skjøtefeil i løpet av 6–18 måneder. Riktig spesifikasjon forhindrer kostbar omspleising og nedetid i nettverket.

Trinn 1 – Identifiser installasjonsmiljøet

Miljøet er det viktigste utvelgelseskriteriet. Den bestemmer nødvendig inntrengningsbeskyttelse (IP), materialkvalitet og lukkeformfaktor.

Luftinstallasjoner

Luftlukkinger er montert på stolper eller festet til messenger wire. De må tåle UV-eksponering, vindbelastning og temperatursvingninger fra -40°C til 70°C . Se etter UV-stabilisert polykarbonat- eller ABS-hus og minimum IP55-klassifisering. Horisontale (rumpe) lukkinger er standardvalget for antenne på grunn av deres enkle montering og gjeninnføring.

Underjordisk / direkte begravet

Direkte nedgravde stengninger må være vanntett til minst IP68 - typisk vurdert for nedsenking ved 1–3 meter i 24–72 timer avhengig av jordforhold. Lukker i kuppelstil med gel eller krympeforsegling er mye brukt her. Unngå lukkinger kun med boltforseglede lokk; gjeninntreden uten å skade tetningen er kritisk for fremtidig vedlikehold.

Underjordiske hvelv og mannhull

Kummer og håndhull er det tøffeste miljøet. Disse områdene kan oversvømme gjentatte ganger, akkumulere gasser og utsette stengninger for gnageraktivitet. Spesifiser IP68-klassifiserte lukkinger med mekanisk tetning (kompresjonspakninger eller bånd i rustfritt stål) i stedet for gelbaserte systemer, som kan brytes ned under gjentatte flomsykluser.

Innendørs / Bygg stigerør

Innendørs lukkinger i rørstigerør eller utstyrsrom krever lavere inntrengningsbeskyttelse (IP20 eller IP44 er ofte tilstrekkelig), men må kanskje oppfylle brannhemmende standarder som UL 94 V-0 eller IEC 60332. Kompakte inline- eller brettbaserte lukkinger er typiske her.

Trinn 2 – Velg riktig lukketype

Fiberoptiske skjøtelukkinger kommer i tre hovedformfaktorer. Hvert av dem passer til forskjellige distribusjonsscenarier:

Kuppelstengninger bruk en base-og-kuppel-design forseglet med en kompresjonsmutter eller klemring. De tilbyr utmerket IP68 vanntetting og fungerer godt i miljøer med høy fuktighet. Ulempen: tilgang til det indre krever å skru av kuppelen, noe som kan være tungvint i trange hvelv.

Horisontale (rumpe) lukkinger har et sylindrisk skall som deler seg på langs, noe som gjør skjøtebrettet raskt og enkelt tilgjengelig. Dette gjør dem foretrukket for utplasseringer i luften der teknikere jobber på stolper med begrenset tid og plass.

Inline-lukkinger la kabler passere rett gjennom begge ender, noe som gjør dem ideelle for kabelskjøter med mellomspenn i kanalsystemer eller stigerør i bygninger. De tilbyr vanligvis det mest kompakte fotavtrykket.

Trinn 3 – Bestem fiberantall og skjøtebrettkapasitet

Alltid størrelse lukkingen for minst 25–50 % flere fibre enn det er behov for i dag . Nettverksutvidelser er vanlige, og å gjenåpne en nedgravd lukking for å bytte inn en større enhet er dyrt og forstyrrende.

Nøkkelkapasitetsberegninger å sjekke:

• Antall skjøtebrett: Hver standardskuff har plass til 12–24 skjøter (fusjon eller mekanisk). Et skjøtepunkt med 48 fibre trenger minimum 2–4 brett.
• Kabelporter: Tell antall kabler som går inn og ut. Et forgreningspunkt med 1 mater og 4 distribusjonskabler trenger minst 5 porter. De fleste kuppellukkinger har 3–6 porter; horisontale lukkinger kan ha 8 eller flere.
• Stablehøyde for brett: Spesielt i kuppellukkinger begrenser den interne skuffestabelhøyden hvor mange skuffer som passer - vanligvis 6–12 skuffer i en standard kuppelenhet.

For FTTH (fiber til hjemmet) distribusjonspunkter er lukkinger som håndterer 48–96 fibre med 4–6 porter typiske. For stam- eller matekabler er 144–576 fiberkapasitet med 8–12 porter mer vanlig.

Trinn 4 – Evaluer forseglingsmetoden

Tetningssystemet bestemmer både inntrengningsbeskyttelsesnivået og hvor lett lukkingen er å gå inn igjen i fremtiden. De tre primære metodene er:

Gelforsegling

Gelforsegling (eller fett) fyller kabelinnføringsportene med en halvfast blanding som tilpasser seg uregelmessige kabelformer. Den gir pålitelig IP68-ytelse og er enkel å installere. Gelen kan imidlertid tørke ut eller tiltrekke seg rusk over tid, og gjeninnføring krever rengjøring, noe som gir vedlikeholdstid. Passer best for permanente eller lav-re-entry distribusjoner .

Mekanisk / kompresjonstetting

Kompresjonspakninger og gummigjennomføringer tetter kabelportene når de strammes med skruer eller klemringer. Disse tillater verktøyfri eller lav innsats på nytt og ikke etterlate rester. De er ideelle for hvelv og kummer der stengingen kan nås flere ganger i året. Vurdert opp til IP68 når den er riktig installert.

Varmekrympende forsegling

Krympeslange med selvklebende foring påføres over kabelinnføringer med varmepistol. Når den er påført, skaper den en permanent, svært pålitelig forsegling. Avveiningen er det gjeninntreden krever kutting av krympeslangen , noe som gjør den kun egnet for skjøtepunkter som sjelden - om noen gang - vil bli besøkt på nytt. Brukes ofte for ubåt- eller kritiske infrastrukturapplikasjoner der langsiktig hermetisitet er toppprioritet.

Trinn 5 – Sjekk kabelkompatibilitet og inngangsdiameter

Ikke alle lukkinger aksepterer alle kabeltyper. Før du kjøper, kontroller følgende:

• Kabel ytre diameter område: De fleste lukkinger aksepterer kabler fra 5 mm til 25 mm, men noen dome lukkinger støtter kun kabler opptil 16 mm. Pansrede kabler har ofte større diametre og krever spesifikke portsett.
• Kabeltype: Flate kabler, runde kabler med løse rør og båndkabler har forskjellige inngangskrav. Bekreft at lukkingen støtter din spesifikke kabelgeometri.
• Styrke element forankring: Pansrede eller selvbærende kabler trenger styrkeelementankre inne i lukkingen for å forhindre at spenningen når skjøtebrettene. Sørg for at lukningen har kompatibel forankringsmaskinvare.

Trinn 6 – Bekreft samsvar med standarder

Anerkjente lukkinger er testet mot internasjonalt anerkjente standarder. Når du vurderer et produkt, se etter samsvar med:

En lukking som viser IP68-samsvar uten referanse til IEC 60529-testmetoden bør behandles med forsiktighet. Be alltid om tredjeparts testrapporter fra leverandører for kritiske distribusjoner.

Vanlige feil å unngå når du velger en fiberskjøtelukking

• Undervurderer fibervekst: En lukking dimensjonert nøyaktig for dagens fiberantall vil kreve kostbar utskifting ettersom kapasiteten utvides. Planlegg alltid for minst 50 % takhøyde.
• Ignorerer gjeninnføringsfrekvens: Hvis et skjøtepunkt vil bli tilgjengelig kvartalsvis for vedlikehold eller nye dråper, er en krympeforseglet lukking upraktisk. Tilpass forseglingsmetoden til din driftsmodell.
• Velge IP67 for oversvømte hvelv: IP67 dekker 30 minutters nedsenking på 1 meter. Mange underjordiske hvelv opplever vedvarende flom langt utover dette. IP68 med spesifikke dybde- og varighetsklassifiseringer er ikke omsettelig under disse forholdene.
• Med utsikt over bøyeradiusstyring: Fiberkabler har en minimum bøyeradius (typisk 20× kabeldiameteren for installasjon, 10× for langsiktig). Lukkinger med utilstrekkelige interne ruteføringer forårsaker mikrobøyetap og eventuelt fiberfeil.
• Hopp over feltforseglingssett: Mange lukkinger krever felt-installerbare portforseglingssett for ubrukte porter. Å forlate åpne porter – til og med begrenset – kan kompromittere IP-vurderingen over tid i tøffe miljøer.

Sjekkliste for hurtigvalg

Bruk denne sjekklisten før du avslutter en fiberoptisk skjøtelukking kjøp:

1. Bekreft installasjonsmiljøet: antenne, underjordisk kanal, direkte nedgravd, hvelv eller innendørs
2. Bestem nødvendig IP-klassifisering: IP55 (antenne) / IP67 (sporavis nedsenking) / IP68 (kontinuerlig nedsenking)
3. Tell totale fibre i dag og legg til 50 % for vekst – velg en lukking som møter eller overgår dette tallet
4. Tell kabelinnganger (porter) som trengs, inkludert reservedeler for fremtidige kabler
5. Mål kabelens ytre diametre og bekreft kompatibilitet med lukkingens portsett
6. Velg forseglingstype: gel (permanent), mekanisk/kompresjon (hyppig gjeninnføring) eller varmekrympe (svært permanent)
7. Bekreft samsvar med IEC 60529 og relevante regionale standarder (GR-771, EN 50411)
8. Bekreft at interne bøyeradiusguider passer til kabelspesifikasjonene dine
9. Kontroller at styrkeelementankere er inkludert for pansrede eller selvbærende kabler
10. Be om tredjeparts testrapporter for IP-klassifisering og miljøytelse
