Hva er forskjellen mellom OM3 og OM4 patch ledninger?

Hovedfellerskjellen mellom OM3- og OM4-patchkabler ligger i båndbredde og overføringsavstand: OM4 tilbyr en effektiv modal båndbredde (EMB) på 4700 MHz·km — mer enn doble OM3s 2000 MHz·km — og støtter 100G Ethernet over 150 meter, sammenlignet med bare 100 meter for OM3. Begge er multimodusfibertyper som deler samme 50/125 μm kjerne-/kledningsstruktur, men OM4 bruker en mer raffinert fiberproduksjonsprosess, noe som gjør det til det foretrukne valget for datasentre med høy tetthet og båndbreddekrevende nettverksmiljøer.

OM3 vs OM4 Patch Cord : Nøkkel tekniske spesifikasjoner

Å forstå de tekniske forskjellene mellom OM3 og OM4 er grunnlaget for å ta den riktige kabelbeslutningen. Tabellen nedenfor oppsummerer de viktigste parameterne side om side.

Hvorfor tilbyr OM4 større båndbredde og lengre rekkevidde?

Ytelsesfordelen til OM4 stammer fra en mer presis brytningsprofil med gradert indeks i fiberkjernen. Denne strammere produksjonstoleransen reduserer differensialmodusforsinkelse (DMD), noe som betyr at lyspulser spres mindre mens de reiser, noe som direkte oversetter seg til høyere modal båndbredde og lavere signalforvrengning over lengre avstander.

Rent praktisk:

• OM3 gir en EMB på 2000 MHz·km , tilstrekkelig for 10G- og 40G-applikasjoner på moderate avstander;
• OM4 når 4700 MHz·km — 2,35× høyere — muliggjør pålitelig 100G-overføring med parallelloptikk som QSFP- og QSFP28-transceivere;
• Ved 40G og 100G hastigheter leverer OM4 en ekstra rekkevidde på 50 meter over OM3, som er betydelig i store datasentergulvoppsett.

Denne forskjellen er spesielt merkbar når den er paret med VCSEL (Vertical-Cavity Surface-Emitting Laser) lyskilder, som er svært følsomme for den modale båndbredden til fiberen de driver.

Hvordan identifisere OM3 vs OM4 Patch-ledninger Visuelt

Korrekt identifisering av OM3- og OM4-patch-ledninger i feltet forhindrer kostbare feiltilpasninger. De to typene kan skilles fra jakkefarge og merking.

Jakkefarge

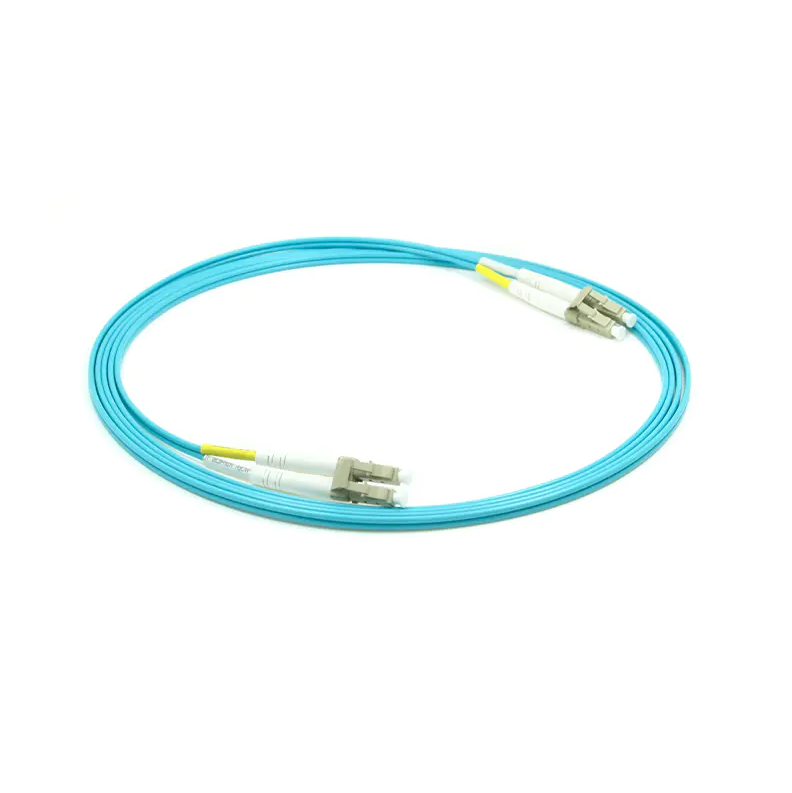

• OM3: Aqua (lyseblå-grønn) — standardfargen per TIA-568;
• OM4: Erika Violet (lys lilla) — anbefalt av IEC 60793-2-10; Noen OM4-kabler bruker imidlertid også Aqua-jakker, så fargen alene er ikke alltid definitivt.

Merking og utskriftsmerker

Anerkjente patchledninger vil ha "OM3" eller "OM4" trykt direkte på jakken eller kontaktstøvelen, ofte ledsaget av "50/125" eller en båndbreddebetegnelse som "OM4 4700." Kontroller alltid den trykte merkingen heller enn å stole utelukkende på jakkefarge, spesielt når du anskaffer fra flere kilder.

Kan OM3- og OM4-patch-kabler blandes?

Fysisk, ja - begge typer bruker de samme 50/125 μm dimensjonene, så kontaktene deres er fullt kompatible og kan kobles sammen . Men å blande dem i en enkelt lenke forringer ytelsen til det lavere rangerte fibersegmentet (det svakeste koblingsprinsippet).

For eksempel, i en 40G-kobling:

• En OM4-kobling støtter opptil 150 meter ;
• Blanding av OM3- og OM4-segmenter reduserer den effektive maksimale avstanden til OM3s 100-metersgrense ;
• Hyppig blanding kan også introdusere ytterligere innsettingstap fra modusmismatch ved skjøtepunktet, noe som øker bitfeilfrekvensen.

Som en beste praksis, bruk en konsistent fiberkvalitet gjennom hvert enkelt ledd . Dette er spesielt kritisk ved 100G og over, der ethvert koblingsbudsjettmargintap blir mye vanskeligere å tolerere.

Maksimal overføringsavstand etter nettverkshastighet

Når du skal velge OM3 og når du skal velge OM4

Det riktige valget avhenger av gjeldende hastighetskrav, kabellengder og oppgraderingsveikart.

Velg OM3 Når:

• Nettverket ditt opererer kl 10G med løp under 300 meter ;
• Du administrerer et lite til mellomstort bedriftsnettverk eller campus-LAN med korte avstander mellom rackene;
• Det er ikke noe forutsigbart behov for å migrere utover 40G på kort sikt;
• Du erstatter patch-kabler i en eksisterende OM3-infrastruktur for å opprettholde konsistens.

Velg OM4 Når:

• Du distribuerer 40G, 100G eller høyere hastigheter med løyper som nærmer seg eller overstiger 100 meter;
• Du bygger eller utvider et stort datasenter med ryggradsarkitektur med høy tetthet;
• Infrastrukturens veikart inkluderer en migrering til 400G i løpet av de neste 5–10 årene;
• Du bruker parallelloptikk (MPO/MTP-grensesnitt) for strukturert ryggradskabling.

Det er verdt å merke seg at for 400G og utover , tar industrien i økende grad i bruk OM5 bredbånds multimodusfiber, som støtter Short Wavelength Division Multiplexing (SWDM) for å dramatisk øke koblingskapasiteten. Imidlertid er OM4 fortsatt det praktiske søte stedet for nåværende 100G-distribusjoner.

Koblingstyper og deres innvirkning på OM3/OM4-ytelse

Uansett om du velger OM3 eller OM4, er kontakttypen og endeflatens kvalitet like viktige for den generelle koblingsytelsen. Vanlige multimodus fiber patch ledningskontakter inkluderer:

• LC dupleks : Den mest brukte typen for SFP/SFP/QSFP-transceivere i 1G til 100G-applikasjoner; kompakt formfaktor;
• SC tosidig : Vanlig i tradisjonelle bedriftsnettverk og lagringsnettverk;
• MPO/MTP : Brukes for 40G/100G/400G parallell overføring, bunting av 8, 12 eller 24 fibre i en enkelt kontakt – avgjørende for kabling av datasenter med høy tetthet;
• ST : En kontakt i bajonettstil som fortsatt finnes i eldre nettverksutstyr.

For poleringsstil brukes vanligvis multimodus patch-ledninger PC (fysisk kontakt) or UPC (Ultra Physical Contact) endeflater, med typisk innsettingstap ≤ 0,3 dB. Unngå å koble multimodus UPC-kontakter til APC-kontakter (Angled Physical Contact) – 8° vinkelforskjellen forårsaker betydelig tilbakerefleksjon og signaltap, selv om de fysisk kan pares.

Bakoverkompatibilitet og langsiktig investeringsverdi

OM4 er fullt bakoverkompatibel med OM3-utstyr. En OM4-patchkabel kan kobles direkte til en hvilken som helst port eller transceiver som opprinnelig er designet for OM3 uten fysisk konflikt. Dette betyr at oppgradering til OM4 ikke krever utskifting av eksisterende maskinvare.

Fra et totalkostnadsperspektiv gir utplassering av OM4 i nye installasjoner lengre levetid:

• Når et 10G-nettverk senere oppgraderes til 100G, OM4-kabling kan holde seg på plass uten å trekke fiber på nytt;
• OM3-kjøringer som nærmer seg 100-metersgrensen ved 100G gir lite takhøyde for fremtidig utvidelse, noe som potensielt tvinger fram et kostbart re-kablingsprosjekt;
• For datasentre som planlegger kontinuerlig kapasitetsvekst over en 5–10 års horisont, er OM4 det mer økonomisk forsvarlige langsiktige valget.

Sammendrag: OM3 eller OM4 — Hvilken bør du velge?

Avgjørelsen kommer ned til tre enkle kriterier:

• Hvis din nåværende hastighet er 10G og kabelføringer er under 300 meter , OM3 oppfyller dine behov fullt ut;
• Hvis du løper 40G eller 100G, eller avstander overstiger 100 meter , OM4 er det riktige valget;
• For nye datasenterbygg eller et hvilket som helst nettverk med en klar oppgraderingsvei , utplassering av OM4 fra starten unngår fremtidige re-kablingskostnader.

Den grunnleggende forskjellen mellom OM3 og OM4 er ikke i deres fysiske struktur - begge er 50/125 μm gradert-indeks multimode fiber - men i produksjonspresisjon og oppnåelig båndbredde. OM4 er en ytelsesoppgradering over OM3, ikke en erstatning av en annen teknologi. I riktig applikasjon er begge pålitelige, standard-kompatible multimode fiberløsninger.
