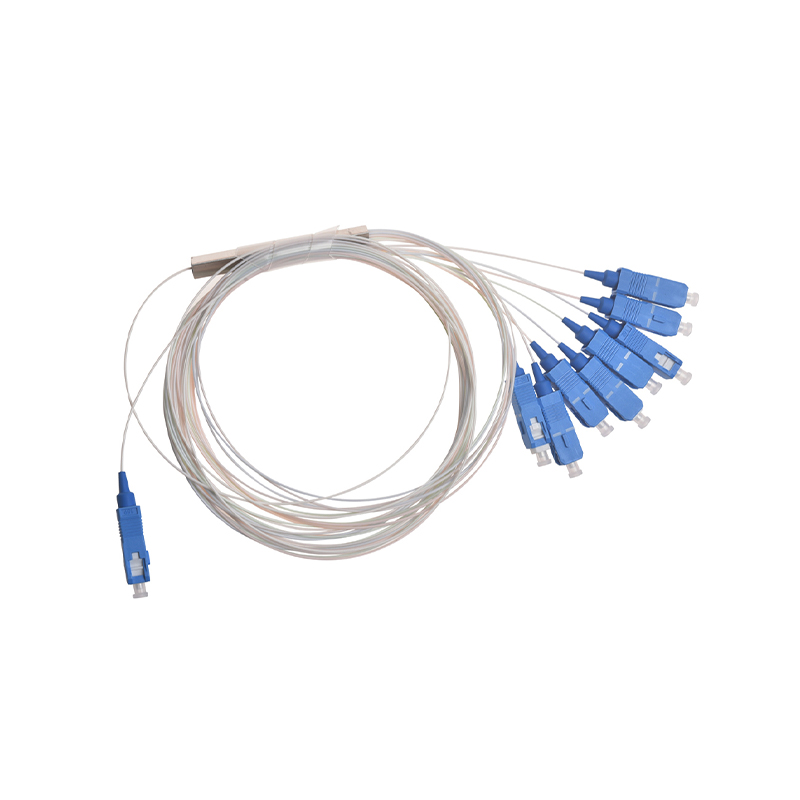

Bare Fiber (minimodul) Fiberoptisk PLC splitter

Bare Fiber (Mini Module) PLC fiber splitter er en passiv optisk splitter som bruker planar optisk bølgeleder (PLC) teknologi. Pakkeformen er en miniatyrisert modul med bar fiber pigtail. Kjernefunksjonen er å dele et optisk inngangssignal i flere utganger i henhold til et spesifikt delingsforhold (som 1x2, 1x4, 1x8, 1x16, 1x32, 1x64, etc.) i et enkeltmodus optisk fibersystem for å oppnå optisk kraftfordeling. Det er en nøkkelkomponent i fiber til hjemmet (FTTH), passivt optisk nettverk (PON) og ulike fiberdistribusjonssystemer.

Hos Ningbo Goshining Communication Technology Co., Ltd., er vi spesialister på å levere ende-til-ende fiberoptiske løsninger. Vår Bare Fiber PLC Splitter eksemplifiserer denne forpliktelsen, og kombinerer banebrytende PLC-teknologi med kompakt design for å styrke FTTH, PON og optiske distribusjonsnettverk over hele verden.

1. Teknisk prinsipp: basert på PLS-brikke
PLC-brikkefundament: Kjernen er en plan optisk bølgelederkrets produsert på et kvartsglasssubstrat gjennom halvlederprosesser (som fotolitografi og etsing). Den optiske bølgelederstrukturen er nøyaktig utformet for å oppnå kobling og splitting av optiske signaler.
Forgreningsmekanisme: Det optiske inngangssignalet går inn i Y-grenen eller flertrinns kaskadegrenstrukturen til PLS-brikken, og den optiske energien fordeles jevnt til hver utgangskanal basert på de fysiske egenskapene til den optiske bølgelederen (som moduskobling) (den jevne delte typen er den vanligste).
Bølgelengdeuavhengighet: PLS-splitteren har en flat spektral respons innenfor driftsbølgelengdeområdet (vanligvis 1260nm til 1650nm, som dekker O/E/S/C/L-båndene), og splittingsforholdet endres i utgangspunktet ikke med bølgelengden, som er egnet for en rekke optiske kommunikasjonssystemer.

2. Teknisk prinsipp: basert på PLC-brikke
PLC-brikkefundament: Kjernen er en plan optisk bølgelederkrets produsert på et kvartsglasssubstrat gjennom halvlederprosesser (som fotolitografi og etsing). Den optiske bølgelederstrukturen er nøyaktig utformet for å oppnå kobling og forgrening av optiske signaler.
Forgreningsmekanisme: Det optiske inngangssignalet går inn i Y-grenen eller flertrinns kaskadegrenstrukturen til PLS-brikken, og den optiske energien fordeles jevnt til hver utgangskanal basert på de fysiske egenskapene til den optiske bølgelederen (som moduskobling) (den jevne delte typen er den vanligste).
Bølgelengdeuavhengighet: PLS-splitteren har en flat spektral respons innenfor driftsbølgelengdeområdet (vanligvis 1260nm til 1650nm, som dekker O/E/S/C/L-båndene), og splittingsforholdet endres i utgangspunktet ikke med bølgelengden, som er egnet for en rekke optiske kommunikasjonssystemer.

3. Struktur og emballasjeegenskaper (Bare Fiber Mini Module)
Kompakt miniatyrisering: Den miniatyriserte emballasjedesignen (typiske dimensjoner som L100 x B80 x H10 mm eller mindre) sparer betydelig plass, spesielt egnet for ledningsmiljøer med høy tetthet (som optiske fiberfordelingsrammer ODF, optiske kabelkoblingsbokser).
Bar fiber pigtail: Inn-/utgangsenden er en standard single-mode optisk fiber med et bufferlag (vanligvis G.652.D), og enden føres ut i form av bar fiber. Denne designen gir fleksible tilkoblingsmetoder:
Den kan kobles direkte til feltoptisk fiber gjennom fusjonsspleising (Fusion Splice) for å oppnå lavtap og høy pålitelig permanent tilkobling.
Den kan kobles midlertidig til patchledningen med kobling gjennom mekanisk skjøt eller adapter.
Typiske komponenter:
PLS splitterbrikke (kjernekomponent)
V-groove array (justerer og fikser input/output optisk fiber)
Metall- eller polymeremballasjeboks (gir fysisk beskyttelse)
Input/output bar fiber pigtail (med fargekodet identifikasjon)
Monteringsbrakett eller festehull (for enkel installasjon og fiksering i utstyret)

4. Nøkkelytelsesparametere
Split ratio: Definerer antall utgangskanaler for splitteren (som 1x8) og kraftfordelingsforholdet under ideelle forhold (8: 12,5 %/kanal for lik fordeling). Det er faktisk innsettingstap.
Innsettingstap (IL): Det optiske strømtapet til et spesifikt portpar (inngangsport til spesifisert utgangsport) i desibel (dB). Den typiske verdien øker med antall delinger (for eksempel er det teoretiske tapet for hver kanal til en 1x8 equalizer omtrent 10,5 dB, og den faktiske verdien er litt høyere).
Ensartethet: Den maksimale forskjellen i innsettingstap for alle utgangsporter (dB). Måler konsistensen av tap ved hver utgangsport. Jo mindre verdi, jo bedre.
Polarization Dependent Loss (PDL): Den maksimale endringen i innsettingstap forårsaket av endringer i polarisasjonstilstanden til det optiske inngangssignalet (dB). Jo mindre verdi, jo mer stabil er ytelsen (vanligvis <0,3dB).
Direktivitet/returtap (RL): Måler splitterens evne til å isolere det reflekterte lyset ved inngangsenden (den negative logaritmen av forholdet mellom den reflekterte lyseffekten ved inngangsenden og inngangslyseffekten, dB). Jo større verdi, jo bedre (vanligvis >50dB).
Driftsbølgelengde: Vanligvis spesifisert som 1260nm til 1650nm.
Driftstemperatur: Vanlig kommersiell kvalitet (0°C til 70°C), industriell kvalitet (-40°C til 85°C) og andre spesifikasjoner er tilgjengelige.
Lagringstemperatur: Vanligvis bredere enn driftstemperaturområdet.

5. Hovedapplikasjonsscenarier
Fiber-til-hjemmet (FTTH)-nettverk: I passive optiske nettverk (PON) som GPON, EPON, XG-PON, 10G-EPON, fungerer det som en optisk strømfordelingsnode mellom den optiske linjeterminalen (OLT) og den optiske nettverksenheten (ONU) (vanligvis i det optiske distribusjonspunktet ODP eller optisk distribusjonspunkt ODP).
Fiberoptisk lokalnettverk (LAN/CATV): Brukes i fiberoptiske distribuerte systemer innenfor bygninger og campus for å oppnå flerpunktsoverføring av signaler.
Test- og sensorsystemer: Distribuer lyskilder eller signaler i laboratorier eller distribuerte fiberoptiske sensorsystemer (DAS/DTS).
Mobile Fronthaul/Backhaul: Realisere signalaggregering og distribusjon i den optiske fiberforbindelsen til 4G/5G basestasjoner.

6. Fordeler og funksjoner
Høy pålitelighet/lang levetid: Passive enheter, ingen elektroniske komponenter, ingen strømkrav og lang gjennomsnittlig tid mellom feil (MTBF).
God miljøstabilitet: Relativt ufølsom for endringer i temperatur og fuktighet (spesielt sammenlignet med FBT-splittere).
Kompakt og lett: Minimoduldesign sparer mye plass og forenkler ledningshåndtering.
Bredt bølgelengdeområde: En enkelt enhet støtter systemapplikasjoner med flere bølgelengder.
Bare fiberfleksibilitet: Støtter fusjonsspleising (lavt tap, høy pålitelighet) eller flere skjøtemetoder for å møte ulike tekniske behov.
Høy kanalkonsistens: PLS-teknologi sikrer god ensartethet mellom utgangsportene.

7. Valg og installasjonshensyn
Tydelige krav: Bestem nødvendig splittingsforhold (1xN), senterbølgelengde (vanligvis trenger ikke bredbånd å spesifiseres) og driftstemperaturnivå (kommersiell/industriell klasse).
Fibertypetilpasning: Sørg for at splitter-pigtailfibertypen (vanligvis G.652.D) samsvarer med systemfibertypen.
Bekreftelse av ytelsesparameter: Vær oppmerksom på om nøkkelparametere som maksimalt innsettingstap, uniformitet, PDL og RL oppfyller budsjettkravene til systemkoblingen.
Installasjonsmiljø: Velg produkter som oppfyller forventet driftstemperaturområde. Vær oppmerksom på fukt- og støvforebygging og unngå fysisk ekstrudering.
Fiberoperasjon:
Fusjon: Den må utføres av fagfolk, etter standard fiberfusjonsprosess for å sikre at tapet ved fusjonspunktet oppfyller kravene. Fiberendeflaten må rengjøres før sammensmelting.
Styring av fiberkveiling: Fiberen etter sammensmelting eller skjøting må være riktig kveilet og festet i fordelingsrammen/boksen for å sikre at fiberbøyeradiusen er større enn dens minste tillatte bøyeradius (vanligvis >30 mm eller som kreves av fiberspesifikasjonen) for å unngå makrobøyetap.
Beskyttelse: Fusjonspunktet eller det mekaniske skjøtepunktet må beskyttes med en varmekrympebeskyttelseshylse eller en spesiell beskyttelsesboks.
Koblingsbruk (hvis aktuelt): Hvis tilkoblet via en adapter, sørg for at kontaktens endeflate er ren for å unngå forurensning og stort tap.

Hvorfor velge Goshinings PLC-splittere?
End-to-end-tilpasning: Skreddersy delingsforhold, fibertype/lengde og emballasje for ditt merke (OEM/ODM støttes).
One-Stop Fiber Ecosystem: Par splittere med våre fiberkoblinger, patchledninger, distribusjonsskap og skjøtelukkinger for sømløs integrering.
Kvalitetssikring: ISO-sertifisert produksjon med full sporbarhet og 100 % optisk testing.

Å velge Ningbo Goshining gir deg ikke bare pålitelige fiberoptiske produkter, men også profesjonell støtte og tjenester som fokuserer på å møte dine behov. La oss jobbe sammen for å gi et solid og effektivt tilkoblingsgrunnlag for din fiberoptiske nettverkskonstruksjon.
