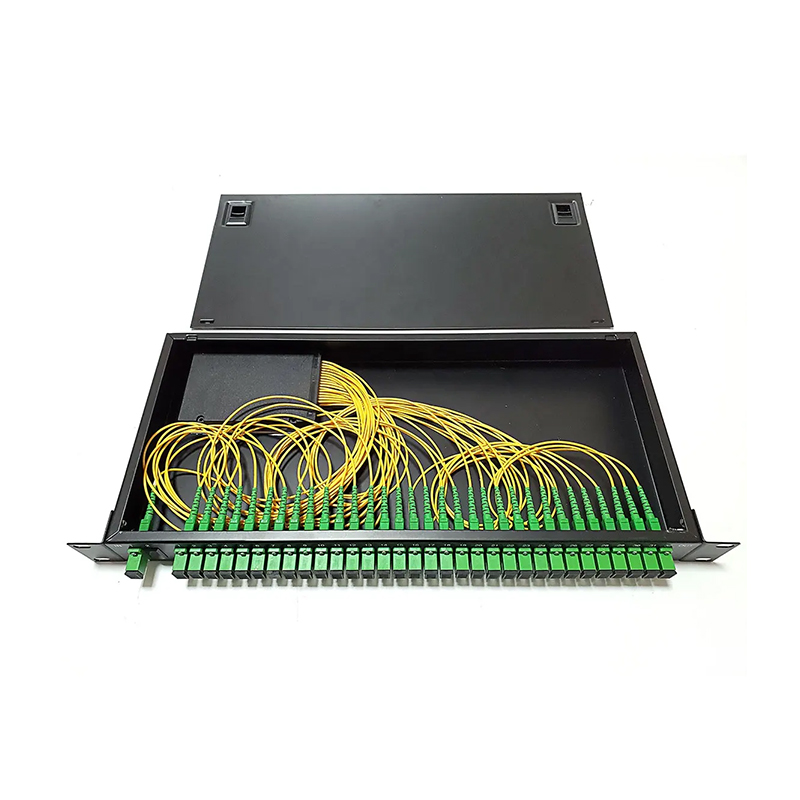

Rack-monterbar fiberoptisk PLC splitter

Den stativmontert fiberoptisk PLS (plan optisk bølgeleder) splitter er en passiv optisk enhet installert i et standard 19-tommers kommunikasjonsrack. Dens kjernefunksjon er å dele et enkelt optisk inngangssignal til flere utganger (som 1x4, 1x8, 1x16, 1x32, 1x64). Kjernen er basert på optiske bølgelederkretser på et kvartssubstrat for å oppnå splitting, med egenskapene til presis splittingsforhold, bølgelengdeufølsomhet (1260-1650nm) og lavt polarisasjonsrelatert tap.

1. Fysisk struktur og egenskaper
Hus: Et metallskall med en standard 19-tommers stativbredde (vanligvis 1U eller 2U høyde) med god varmespredning og elektromagnetisk skjerming.
Modulær design: Inneholder vanligvis flere uavhengige PLS-splittermoduler (som plug-in-kort eller skufftype), som støtter fleksibel konfigurasjon og utvidelse.
Port: Inn-/utgangsportene er standard fiberoptiske adaptere (som SC/UPC, LC/UPC) plassert på fronten av panelet for enkel betjening. Portkonfigurasjonen er tydelig merket (som: IN, OUT1-OUTn).
Pigtail type: Interne tilkoblinger bruker vanligvis bøyebestandig enkeltmodusfiber (som G.657.A1/A2).
Installasjon: Gi stativmonteringsører som samsvarer med EIA-310-D-standarden og er festet til et 19-tommers kommunikasjonsskap/stativ med skruer.
Goshining Advantage: Tilpassbare portkonfigurasjoner og delte forhold for å tilpasse seg nettverkstopologien din.

2. Viktige parametere for optisk ytelse
Splittforhold: Et klart delingsforhold (som 1:4, 1:32).
Driftsbølgelengde: Støtter vanligvis området 1260nm til 1650nm, og dekker hovedkommunikasjonsvinduene til enkeltmodusfiber (O/E/S/C/L-bånd).
Innsettingstap: Den iboende dempningen av signalet som går gjennom splitteren. Den typiske verdien øker med økningen av delingsforholdet (for eksempel: 1x8 er ca. 10,5dB ± 0,8dB).
Ensartethet: Den maksimale forskjellen i innsettingstap mellom hver utgangsport (typisk verdi: ≤1,0dB).
Polarisasjonsavhengig tap: Tapsendringen forårsaket av endringen i polarisasjonstilstanden til inngangslyset (typisk verdi: ≤0,2dB).
Direktivitet: Isolasjon mellom inngangsport og utgangsport (typisk verdi: ≥55dB).
Returtap: Forholdet mellom reflektert optisk effekt ved inngangsport og innfallende optisk effekt (typisk verdi for UPC-grensesnitt: ≥50dB).
Driftstemperaturområde: Vanligvis -40°C til 85°C (eller -5°C til 70°C).
Lagringstemperaturområde: Vanligvis -40°C til 85°C.
Strålende kvalitet: Streng testing sikrer bransjeledende konsistens og lang levetid.

3. Hovedfordeler
Integrasjon med høy tetthet: Integrer et stort antall grenporter i en begrenset rackplass for å optimalisere plassutnyttelsen.
Sentralisert styring: Forenkler enhetlig kabling, vedlikehold og administrasjon i et sentralt maskinrom, optisk distribusjonsramme (ODF) eller basestasjon.
Høy pålitelighet: PLC-brikketeknologien er moden, strukturen er stabil, det er ingen bevegelige deler, og levetiden er lang.
Miljøtilpasningsevne: Det solide dekselet gir god fysisk beskyttelse og temperaturstabilitet.
God konsistens: PLS-teknologi sikrer at tapet og bølgelengderesponsen til hver kanal er svært konsistente.
Bred arbeidsbåndbredde: Støtter nåværende og fremtidige mainstream single-mode fiberkommunikasjonsbølgelengder.

4. Typiske bruksscenarier
Fiber til hjemmet (FTTH/PON-nettverk): Realiser signaldistribusjon fra en enkelt matefiber til flere brukere (ONU) på sentralkontoret (OLT-siden) eller optisk distribusjonspunkt (optisk forgreningspunkt i ODN) (vanligvis brukt 1310/1490/1550nm).
Kabel-TV (CATV) optisk overføring: Distribuer nedlink-kringkastingssignaler ved optiske noder (vanligvis brukt 1550nm).
Fiberoptisk lokalnett (LAN) og datasenter: Brukes til signaldistribusjon av optiske fibre i ryggraden.
Distribuert antennesystem (DAS): Distribuer optisk bårne RF-signaler til flere antenner.
Testing og overvåking: Distribuer signaler til flere testutstyr eller overvåkingspunkter samtidig.

5. Installasjons- og distribusjonshensyn
Skapplass og varmeavledning: Planlegg tilstrekkelig stativplass (U-stilling) og sørg for at skapet er godt ventilert.
Fiberhåndtering: Bruk verktøy som kabelhåndteringsringer og fiberoptiske renner for å legge ut inn-/utgangs-pigtails på en ryddig måte for å unngå overdreven bøying (bøyeradius ≥ 30 mm) og ekstrudering for å forhindre ytterligere tap eller skade. Reserver en passende fiberlengde for vedlikeholdsoperasjoner.
Portrengjøring: Før du installerer tilkoblingen, bruk profesjonelle fiberoptiske rengjøringsverktøy for å rengjøre den fiberoptiske kontaktens endeflate og innsiden av splitteradapteren for å unngå støvforurensning som forårsaker økt tap eller tilkoblingsfeil.
Tilkoblingsoperasjon: Juster adaptertypen (som SC/LC) og endeflatetypen (som UPC/APC) for å sikre at pluggen er satt helt inn i adapteren og låst på plass.
Etikettidentifikasjon: Merk tydelig det korresponderende forholdet og formålet til inngangs- og utgangsportene for å lette fremtidig vedlikehold og feilsøking.
Testverifisering: Etter installasjon, bruk en optisk strømmåler og en stabil lyskilde for å utføre en ende-til-ende koblingstapstest for å verifisere om splitterytelsen og den generelle koblingen oppfyller standardene.

6. Relevante standarder og sertifiseringer
Den design, production and testing of rack-mounted PLC splitters usually follow international and industry standards, including but not limited to:
Telcordia GR-1209-CORE / GR-1221-CORE
IEC 61300-3 (serie med standarder)
IEC 61753-1 og IEC 61753-021-2 / 021-3
TIA/EIA-455-B (FOTP-serien)
ITU-T G.671
RoHS (Restriction of Hazardous Substances Directive)
